Печи трубчатые для нагрева нефти, ПТНН

Печи трубчатые для нагрева нефти – предназначены для подогрева углеводородного сырья, нефтяных эмульсии и нефтепродуктов  путем обогрева трубчатого змеевика газами от сгорания жидкого или газообразного топлива. Характеризуются типом подогрева, производительностью, номинальной мощностью и  давлением продуктового змеевика. Применяются на нефтедобывающих и нефтеперерабатывающих производственных объектах.

Технология подогрева печей модельной серии ПТНН изготавливаются в 2-х исполнениях:

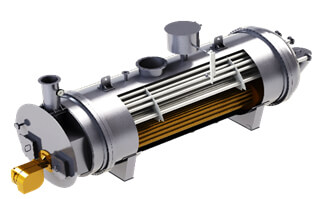

Прямого нагрева – в основу конструкции технологии прямого нагрева заложены современные технические решения обеспечивающие высокую надежность и

эффективность печи в эксплуатации. Конструкция данных печей состоят из радиантной секции - где продуктовый змеевик подогревается открытым пламенем горелки и конвективной секции - где происходит дополнительный подогрев продукта дымовыми газами выработанных в радиантной секции. Что обеспечивает высокий коэффициент полезного действия ≤90%.

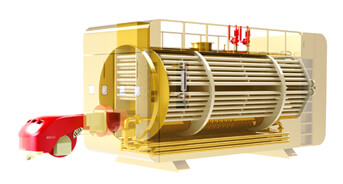

Промежуточным теплоносителем – теплообменный процесс образуется за счет кипения водяной рубашки и выработанного водяного пара. Пар конденсируется на стенках змеевика, вода после конденсации под воздействием силы гравитации тем самым обеспечивая постоянную конвертацию энергии. Данная технология подогрева характеризуется высокой пожаро и взрывобезопасностью, коэффициент полезного действия  ≤92%.

Печи ПТНН комплектуются расширенной системой управления на базе  программируемого логического контроллера (PLC), дополнительно система автоматизации комплектуются программой удаленного доступа, встроенная система АСУТП позволяет с помощью передачи 4G, контролировать технологические параметры печи с помощью устанавливаемого мобильного приложения.  В зависимости от технических требовании Заказчика, печи ПТНН оборудуются горелками на газовом или жидком топливе от ведущих мировых производителей.

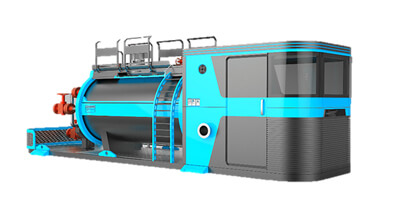

Печь трубчатая  для нагрева нефти  ПТНН-1000-001  с промежуточным теплоносителем.

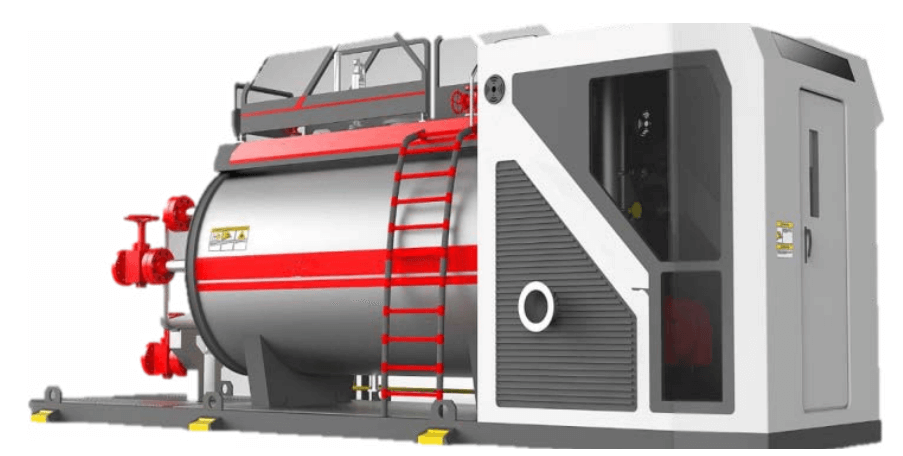

Печь трубчатая для нагрева нефти ПТНН-2500-001. Тип исполнения: прямого нагрева. Заказчик: АО «СНПС-Актобемунайгаз», место установки: ЦПН-2 ГПЗ-1 м/р Жанажол, Актюбинская область.

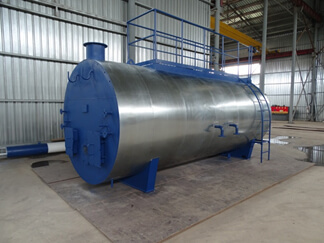

Печь трубчатая для нагрева нефти ПТНН-2800/6,3-002. Тип исполнения: с промежуточным теплоносителем. Заказчик: АО «Phystech II», место установки: м/р Каражанбас Северный, Мангистауская область.



Таблица параметров ПТНН:

Наименование	Ед.изм.	ПТНН-800	ПТНН-1250	ПТНН-1600 (…..2000,3000,3500,4000,5000)
Нагреваемая среда		Нефть, нефтяная эмульсия, нефтепродукты
Тип подогрева		Прямой нагрев / с промежуточным теплоносителем
Номинальная тепловая мощность	мВт (кВт)	0,8 (800)	1,25 (1250)	1,6 (1600)
Номинальное давление	МПа	1,6-16
Производительность	м³/час	40	63	80 (..100,150,175,200,225)
Температура на входе	°С	5	5	5 (…5, 5, 5, 5, 5, 5)
Температура на выходе	°С	80	80	80
Параметры змеевика	Ø/толщ.	по расчетному дизайну или по заказу
Обвязка змеевиков		1….5 (потоков)
Тип управления		Программируемый логический контроллер + сенсорный экран
Вид топлива		Природный газ / жидкое топливо
Горелка		Италия/Китай/ Россия/США
Кол-во горелок	шт.	1	1	1
Коэффициент полезного действия	%	≤90	≤90	≤90
Срок службы	лет	15	15	15

Примечание: В таблице приведены стандартные параметры печей подогрева, для получения расширенной информации или параметров печей с промежуточной или более высокой классификации просим обращаться на завод изготовитель.
